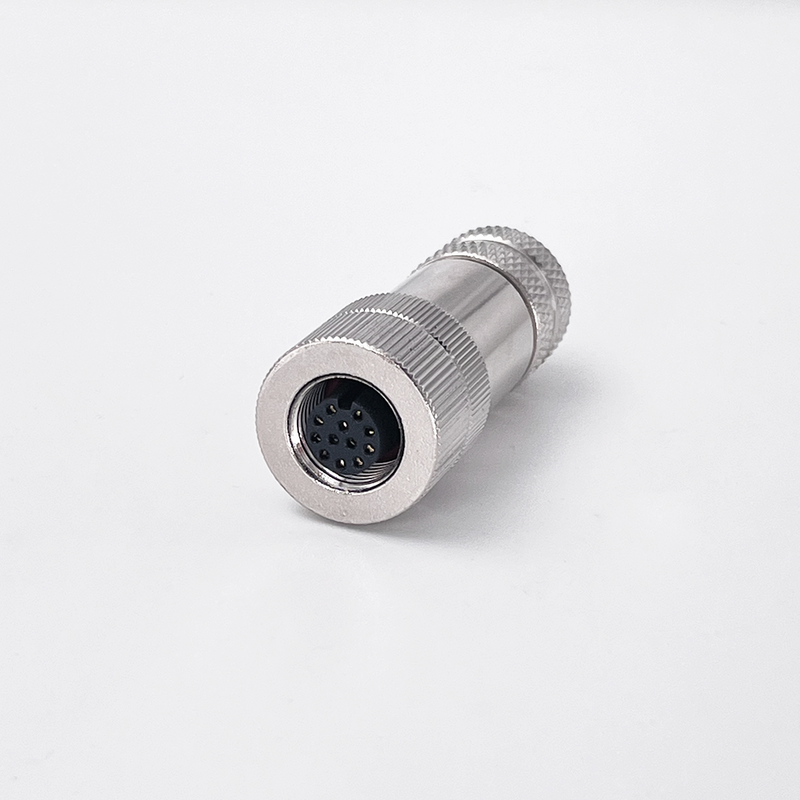

Connecteur M12 à codage A, 12 broches, femelle, câblable sur site, avec protection IP67

Nom De La Marque:	KRONZ
Numéro De Modèle:	H1212FV-0
MOQ:	10 pièces
Prix:	Négociable
Détails De L'emballage:	Emballage de boîte en papier
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

Document:

Brochure du produit PDF

Résistance d'isolation:

≥100 MΩ

Nombre de contacts:

Pin 12

Codage:

Un-code

Type de connecteur:

Connecteur M12 à câbler sur site

Genre:

Mâle

Pour le type de connecteur:

M12

Matériau du joint:

FPM/FKM

accréditation:

Endurance:

> 100 cycles

Matériau de noix de contact:

d'une épaisseur n'excédant pas 50 mm

Matériau de noix de contact:

En cuivre, plaqué au nickel

Courant de sortie:

Max. 500mA

Capacité d'approvisionnement:

100 000 pièces par mois

Mettre en évidence:

Connecteur femelle M12 à codage A

Connecteur câblé sur site à 12 broches

connecteur M12 protégé IP67

Description du produit

M12 A-Codifié 12 broches connecteur filaire de champ féminin

L'assemblage filaire féminin à 12 broches M12 A-Codifié,Straight est un connecteur circulaire industriel à haute densité conçu pour des applications multicanal où jusqu'à 12 circuits indépendants doivent être connectés dans une seule interface compacteFabriqué en pleine conformité avec la CEI 61076-2-101, ce connecteur féminin offre une protection environnementale IP67 combinée à une capacité dense de 12 broches.ce qui en fait la solution idéale pour les panneaux de capteurs, panneaux de distribution de signaux, et câblage complexe d'E/S dans l'automatisation industrielle.

Le boîtier est construit à partir d'un alliage de zinc avec revêtement au nickel pour une résistance supérieure à la corrosion dans des environnements difficiles, y compris les installations extérieures, les zones de lavage et les espaces de travail exposés aux produits chimiques..Les contacts sont en laiton plaqué or pour une faible résistance au contact (≤ 5mΩ) et une fiabilité du signal résistant à l'oxydation sur plus de 100 cycles d'accouplement.La terminaison de type vis prend en charge le câblage sur le terrain avec des câbles de 4-8 mm de diamètreLes joints FPM/FKM (fluoroélastomère) assurent une protection IP67 sur toute la plage de fonctionnement de -25°C à +85°C.

Principales caractéristiques

Protection de l'environnement IP67:Il résiste à l'immersion dans un mètre d'eau pendant 30 minutes.et exposition chimique pour l'intégrité de l'étanchéité à long terme dans des conditions industrielles difficiles.
Configuration à haute densité à 12 broches:Douze circuits indépendants dans un seul connecteur M12 réduit le nombre de connecteurs, l'espace des panneaux et le temps de câblage pour les nœuds multi-capteurs et les applications I/O denses.
Les contacts en laiton plaqué d'or:Les contacts en laiton plaqué or offrent une résistance au contact ≤ 5mΩ et une résistance à l'isolation ≥ 100MΩ, empêchant ainsi la dégradation du signal dans les environnements industriels sensibles au bruit.
Le dispositif est branché sur le terrain sans outils de crimpage:La terminaison à vis accepte un câble de 4 à 8 mm de diamètre.

Spécifications techniques

Norme applicable	Le nombre d'émissions de CO2
Type de connecteur	M12 Code A féminin, filaire, droit
Nombre de broches	12
Taille du fil	M21 × 1
Longueur totale	~ 57 mm
Diamètre extérieur	- 20 mm
Matériau du boîtier (noix de connecteur)	Alliage / laiton, plaqué au nickel
Matériau de contact	L'acier plaqué d'or
Matériau de support de contact	PA (polyamide), noir
Matériau de base de crimp	Alliage de zinc, plaqué au nickel
Matériau de scellement	FPM / FKM (fluoroélastomère)
Courant nominal	1.5A
Voltage nominal	30 V
Résistance à l'isolation	≥ 100 MΩ
Résistance au contact	≤ 5 mΩ
Taux de pollution	3
Température de fonctionnement	-25°C à +85°C
La vie mécanique	> 100 cycles d'accouplement
Classification de propriété intellectuelle	Pour la protection contre la corrosion
Codage	Codifié A
Type de résiliation	Connexion à vis
Diamètre de sortie du câble	4 à 8 mm

Les dimensions

Standard de fil: M21 × 1
Longueur totale: ~ 57 mm
Diamètre extérieur: ~ 20 mm
Sortie du câble: 4 à 8 mm
Orientation: droite (0°)
Compatibilité d'accouplement: tous les connecteurs mâles à 12 broches codés M12 A

Mise en page des broches (femme à code A à 12 broches)

La configuration à 12 broches organise les contacts dans un seul cercle à l'intérieur du boîtier femelle M12, conformément à la norme IEC 61076-2-101 A-Coded:

12 broches réparties uniformément dans un motif circulaire
Position de la clé à code A standard (femme)
Entièrement compatible avec n'importe quel connecteur mâle à 12 broches de tous les principaux fabricants

Applications

Les connexions multi-capteurs:Aggrégation des signaux provenant de plusieurs capteurs à un seul point de connexion
Distribution de la densité des E/S:Connexion de panneaux de capteurs à haut nombre de canaux dans les installations d'automatisation de processus et d'usine
Panneaux de distribution de signaux:Points de rupture multi-circuits pour la distribution de signaux de commande aux actionneurs ou aux dispositifs de terrain
Robotique et systèmes de mouvement:câblage de rétroaction pour les contrôleurs de moteur multi-axes, les groupes de codeurs et les interfaces de servo-entraînement
Systèmes de convoyeurs:câblage de capteurs centralisés pour la mesure de la longueur, la détection d'objets et la rétroaction de position
Les équipements de climatisation et d'automatisation du bâtiment:Connexions de régulation du thermostat et de l'amortisseur multi-zones où l'espace du panneau est limité
Machines agricoles:Ensembles de capteurs pour l'humidité du sol, la température, le guidage GPS et la surveillance en extérieur
Traitement de l'eau et des eaux uséesConnexions IP67 pour capteurs de niveau multicanaux, sondes de pH et débitmètres dans des environnements humides

Guide de l'installation

Préparez le câble:Enlevez la pochette extérieure pour exposer 12 conducteurs individuels. Assurez-vous que le diamètre total du câble est compris entre 4 mm et 8 mm pour une bonne étanchéité des glandes.
Faites le filetage des composants:Passez le câble à travers l'écrou d'accouplement, l'insert de la glande du câble (PA) et l'anneau d'étanchéité FPM dans le bon ordre.
Déconnectez les câbles.Insérez chacun des 12 conducteurs dans le terminal féminin de la broche désignée.
Montez le boîtier:Faites glisser le boîtier du connecteur féminin sur les contacts terminés, alignant l'encoche de la clé A-Coded.
Fermeture et serrage:Enfiler l'écrou d'accouplement sur le fil de boîtier M21 × 1. serrer à la main jusqu'à ce que le joint FPM comprime uniformément autour du câble.
Vérifiez:Vérifiez que les 12 broches sont fixées, que le boîtier est entièrement fileté et que le câble ne peut pas être retiré.

gamme complète de produits M12 A-Coded Female Field Wirable, Straight

La mise en page des broches	Des épingles	Connexion	Codage	Actuel	Voltage	Angle	Le câble Ø	Numéro de la partie
○○○	3	Je vais me faire foutre!	A-CODE	4A	250 V ou plus	À droite.	4 à 8 mm	Pour les produits chimiques:
○○○○	4	Je vais me faire foutre!	A-CODE	4A	250 V ou plus	À droite.	4 à 8 mm	Pour les produits à base d'alcool:
Le rôle de l'État	5	Je vais me faire foutre!	A-CODE	4A	60 V	À droite.	4 à 8 mm	H340: ne pas être utilisé
Le projet de loi	8	Je vais me faire foutre!	A-CODE	2A	30 V	À droite.	4 à 8 mm	Pour les produits chimiques:
Le projet de loi	12	Je vais me faire foutre!	A-CODE	1.5A	30 V	À droite.	4 à 8 mm	H1212FV-0 Le produit doit être présent dans les conditions suivantes:

Questions fréquemment posées

Q1: Quel est le courant nominal et la tension pour le connecteur femelle M12 à 12 broches?

Le connecteur féminin à 12 broches M12 A-Coded est évalué à 1,5A par broche à 30V AC/DC.Les connexions à 4A/250V sont plus petites en raison de la taille des contacts et de l'espacement des broches plus serré nécessaire pour adapter 12 broches à l'intérieur du boîtier M12.Il est conçu pour les applications de niveau de signal et de faible puissance, et non pour la distribution d'énergie.

Q2: Le connecteur féminin M12 à 12 broches est-il compatible avec les connecteurs masculins à 8 broches ou à 5 broches?

Non, le connecteur féminin à 12 broches M12 A-Coded ne s'accorde qu'avec les connecteurs masculins à 12 broches A-Coded.Les connecteurs M12 avec des nombres de broches différents ont des positions de clés et des arrangements de broches différents ils sont physiquement incompatibles par conceptionCela empêche les connexions incorrectes qui pourraient endommager l'équipement.

Q3: Ce connecteur à 12 broches peut-il transporter des signaux numériques comme IO-Link?

Le connecteur féminin M12 A-Coded prend en charge la transmission de signaux numériques, y compris IO-Link, PROFINET, et d'autres protocoles de communication industrielle au niveau du signal.Pour Ethernet haut débit (100 Mbps+)Les connecteurs A-Coded à 12 broches sont les mieux adaptés aux signaux standard de niveau capteur, à l'alimentation en courant continu et à l'E/S numérique à basse vitesse.

Q4: Quelle est la différence entre 12 broches A-Coded et 12 broches X-Coded?

Les connecteurs A-Coded sont destinés au câblage du signal du capteur/actuateur à basse tension (30V, 1.5A).Les connecteurs à code X sont destinés à la transmission de données à grande vitesse (jusqu'à 10 Gbps)Ils ont des voies de clés différentes et ne sont pas interchangeables.

Q5: Comment vérifier l'étanchéité IP67 après l'installation sur le terrain?

Après le câblage, s'assurer que: 1) l'anneau d'étanchéité FPM/FKM est placé uniformément autour du câble sans espaces; 2) l'écrou d'accouplement est serré à la main jusqu'à ce que le câble ne puisse plus bouger;(3) le fil de boîtier est entièrement engagé sans fil transversaleLa cote IP67 n'est garantie que si le connecteur est correctement assemblé et couplé à un connecteur mâle compatible.

Q6: Quelle gamme de diamètres de câble est prise en charge?

La glande du câble accepte les câbles dont le diamètre extérieur est compris entre 4 mm et 8 mm. Les câbles situés en dehors de cette plage ne peuvent pas être bien scellés.et les câbles plus épais que 8 mm ne vont pas tenirUtilisez un adaptateur si votre câble dépasse cette portée.

Q7: Quels matériaux sont utilisés dans ce connecteur?

L'écrou du connecteur est en alliage/laiton avec plaquage au nickel. Les contacts sont en laiton plaqué or. Le support de contact est en plastique noir PA (polyamide).Le boîtier de base de crimp est un alliage de zinc avec plaquage au nickel. L'étanchéité utilise des anneaux FPM/FKM (fluoroélastomères) résistant aux huiles, aux produits chimiques et aux UV de -25°C à +85°C.
